Le câble XLR

.

Le XLR est également une liaison symétrique, composé de trois points:

  • Le point 1 est relié au blindage
  • Le point 2 est relié au point chaud
  • Le point 3 est relié au point froid

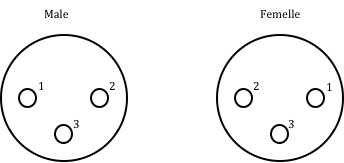

Connexion XLR

Le connecteur XLR est très robuste et possède une protection qui l'empêche d'être arraché accidentellement. C'est pour ça qu'on le retrouve dans toutes les situations possibles, aussi bien en studio, qu'en live ou en tournage.

Cette liaison est principalement utilisée pour relier les microphones aux autres appareils, mais on peut également le trouver dans divers situations analogues au Jack TRS.
