Les liaisons symétriques

Les liaisons symétriques (balanced en anglais) sont quant à elles composées de deux câbles et d'une tresse de blindage.
Les deux câbles s'appellent "point chaud" et "point froid" .

Liaison symétrique


Le point chaud véhicule le signal tel qu'il arrive, alors que le point froid véhicule le signal en opposition de phase.
A la sortie du câble, le point froid est soustrait du point chaud. Ainsi, toutes les interférences rencontrées sont en opposition de phase, et les bruits parasites sont éliminés.

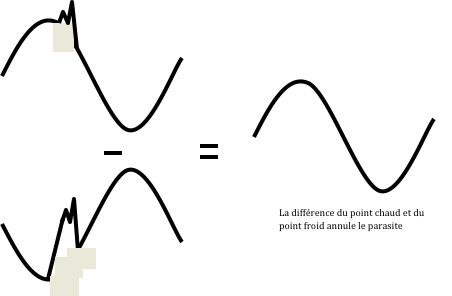

Principe de réjection de la liaison symétrique

En théorie, cette liaison est totalement isolée contre les interférences, mais en pratique il en est autrement.
La réjection n'est pas totale et un pourcentage défini le taux de Réjection en Mode Commun (RMC, ou CMR pour Common Mode Rejection en anglais). Au plus il est élevé, et au plus la liaison éliminera les interférences.
